技术指标：

罗盘：

         分辨率：        0.5º

         准确度：        ±2º（rms）

风速输入：

         传感类型：      AC频率量

         灵敏度：        最小峰-峰值  50mv

         范围：          0-2000Hz

风向输入：

         传感类型：     电位计

         范围：         0-5000mv=0-360º

         激励电压：     5000mv（限定于5mA）

电压量输入（附加传感器输入）

         VIN1 和VIN2   0-1000mV

         VIN3 和VIN4   0-5000mV

电压量输出

      OUT1          0-5000mV 0-100m/s 风速

          OUT2          0-5000mV 0-360º真风向（应用电子罗盘产生真风向）

串行输出

          全双工 RS232

          半双工 RS485

          1200，2400，4800，9600波特率， 8位数据，1个停止位，无奇偶校验

操作温度：-50ºC-50ºC

电源：    11-30VDC， 40mA

安装：    一寸管子（实际为1。34英寸）

尺寸：    高   4.75"（12cm）

          宽   0.87"（7.3cm）

          直径 2.12"（5.cm）





1．0  简介

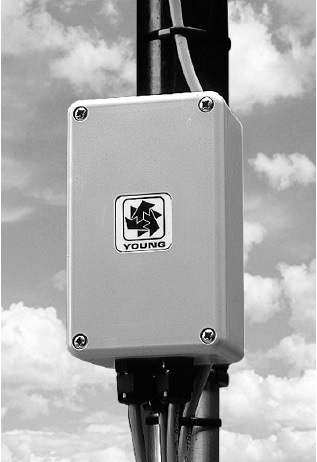

   32500型电子罗盘用以测量地磁场方向和将附加的来自YOUNG 传感器的输入信号结合起来。风速风向传感器、温度湿度传感器、气压和其他气象仪器可直接作为32500的输入接入。两种特定的风传感器和四种一般的模拟电压输入被转换成高分辨率的数字输出。风向输入同罗盘的的读数相结合以获得真风向输出。

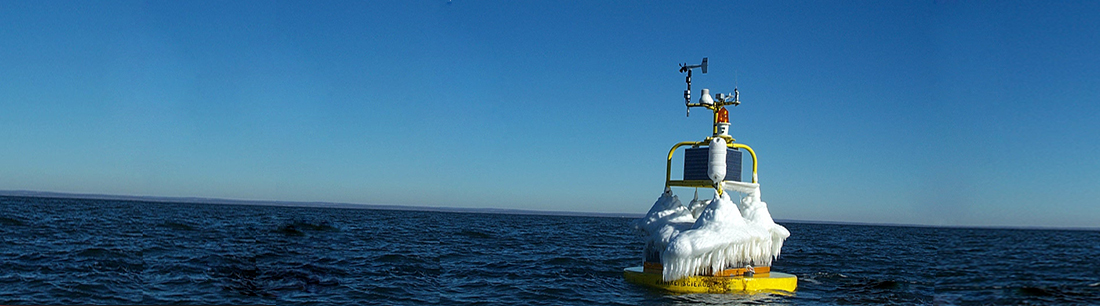

   测量结果被其转换为RS232或RS485串行数字或校准过的电压输出。二者皆有连续性和平滑性。当用于平滑时，高达16位的数据可网接在一起。对于海洋应用，，32500输出标准的NMEA信号，也就是说，当32500接到YOUNG风速传感器上时，可获得风速风向的电压量输出。
